新戈派®点云套料切割机器人是在新戈派TP系列数控管道切割机器人基础之上被赋予了“智慧”的功能。主要用于石油、天然气等管道在维抢修环节快速精确切割碰死口料管。通过对抢修管口3D扫描并进行精确计算得到准确切割参数;机器人内部高精度传感实现切割曲线控制;通过对料管及安装轨道的3D扫描并进行科学计算得到安装误差量,并实时通过机器人进行切割补偿。本产品可代替人工切割操作,确保切割自动化,结果稳定化和标准化。可有效避免人工操作或普通切割设备切割结果的不稳定性。
功能特点
1、集机械、力学、控制、传感、算法、AI等多学科技术的特种切割机器人平台;
2、点云数据,自动运算,数据无缝衔接;
3、设备偏差,可AI运算实时纠正;

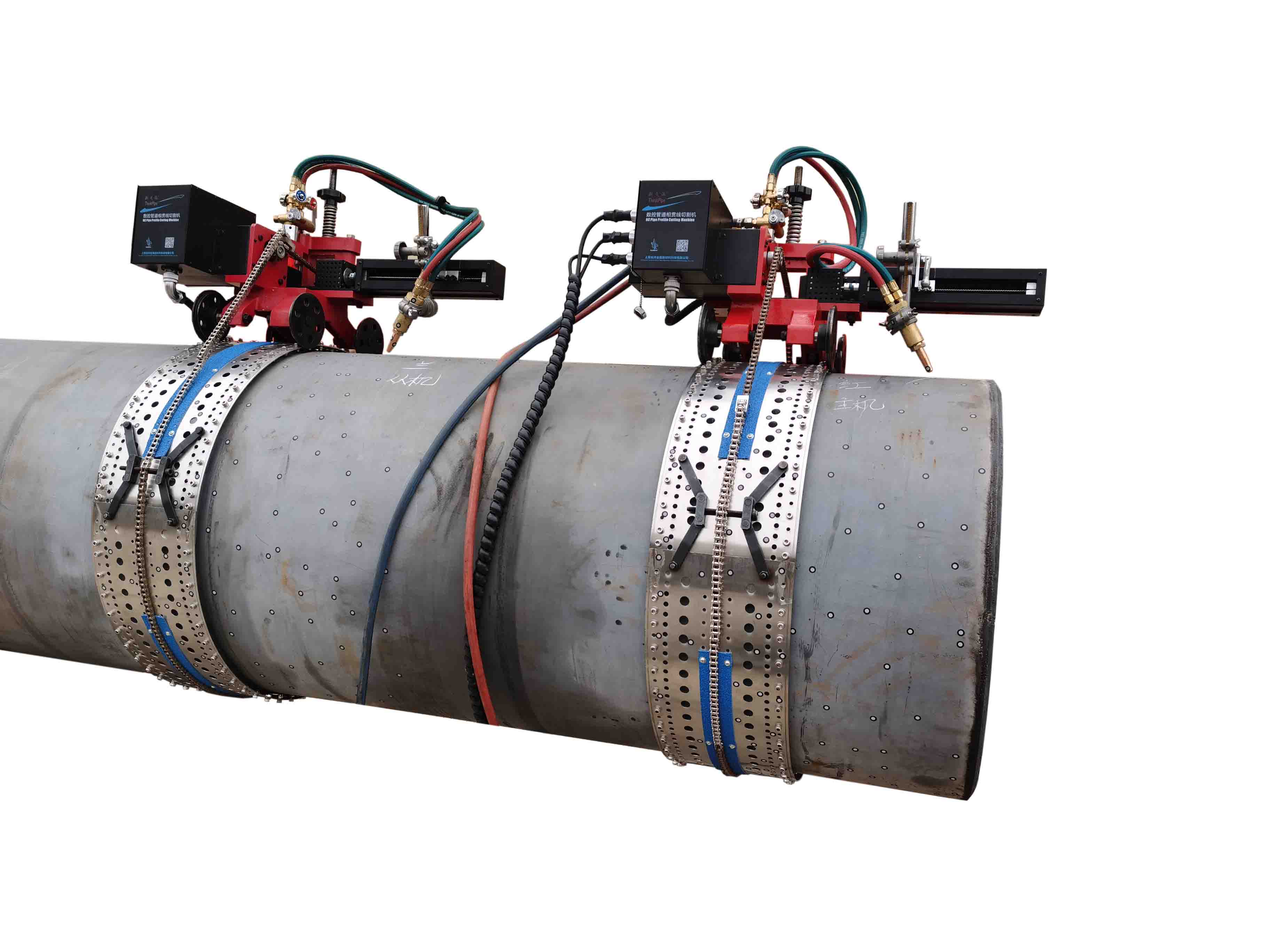

4、双机合璧,自动区分管端,自动高效切割;
5、代替人工,稳定、统一、标准化;
视频展示

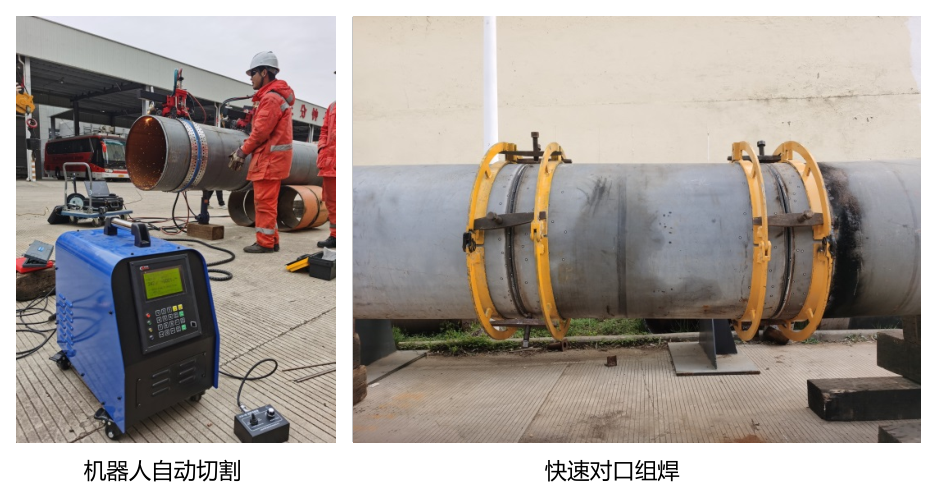

图片展示
基本参数
参数 |
值 | ||
机器人主电源 |
AC220V | ||
机器人功率 |
100W | ||
机器人重量 |
小于30KG | ||
安装 |
链条轨道式快速安装 | ||
安装偏差纠正 |
点云AI优化 | ||
废料区安装 |
支持 | ||
控制方式 |
数控+实时纠偏 | ||
传感方式 |
高精度角度传感 | ||
管径范围 |
320-1420mm | ||
切割参数输入方式 |
USB或键盘 | ||
切割速度 |
0-800mm/min | ||
切割方向 |
正反可调 | ||
切割方式 |
火焰 | ||
机器人精度 |
<1mm | ||
切割粗糙度 |
<12.5μm | ||
双击兼容 |
支持双机器人切割 | ||
环境温度 |
-20~45℃ | ||
相对湿度 |
≤97%(+25℃) | ||
适用海拔 |
≯5000 m |
